Аэрофотосъёмка земельных участков
Создаём ортофотопланы, цифровые модели рельефа и облака точек для инженерных изысканий, кадастровых работ, проектирования и контроля строительства.
- Планово-высотная привязка к геодезической сети
- GeoTIFF, DWG, LAS, OBJ и другие рабочие форматы
- Проверка ограничений воздушного пространства до выезда
Для каких задач необходима аэрофотосъёмка участка
Беспилотные летательные аппараты и лазерные сканеры решают инженерно-геодезические задачи при подготовке строительства, межевании, мониторинге территории и контроле возведения объектов.
Кадастр
Межевание и обследование границ
На крупных земельных массивах ортофотоплан с GSD 1–2,5 см/пиксель помогает идентифицировать ограждения, углы строений и межевые знаки. Снимки привязываются к местной системе координат от опорных геодезических пунктов и используются кадастровым инженером при анализе фактического землепользования.
Инженерно-топографический план 1:500–1:2000
Топографические планы создаются для проектирования и реконструкции. Фотограмметрия дополняется наземными измерениями, а на застроенных территориях — поиском и трассировкой подземных сетей. Состав согласований с балансодержателями определяется техническим заданием и местоположением объекта.
Монолит
Несущие конструкции и перекрытия
Выполняем поэтажный контроль колонн, стен, опалубки и монтажных горизонтов. Схемы позволяют скорректировать положение элементов до перехода к следующему циклу бетонирования.
- Вертикальность стен и колонн
- Положение проёмов и закладных
- Высотные отметки перекрытий
Генплан и контрольно-исполнительная съёмка
Периодические облёты дают генподрядчику инструмент контроля динамики строительства. Сопоставление цифровых моделей поверхности позволяет оценивать объёмы выемки и насыпи, а наложение фактических контуров на CAD-чертежи — своевременно выявлять отклонения.
Маркетинговая фото- и видеосъёмка недвижимости
Для жилых комплексов и коттеджных посёлков выполняется презентационная съёмка 4K/8K, панорамы 360° и материалы для совмещения с архитектурной визуализацией. Они показывают окружение, виды, благоустройство и инфраструктуру объекта.
Что получает заказчик
Комплект геопространственных данных подготавливается для работы в AutoCAD, Civil 3D, MapInfo, QGIS и ArcGIS. Конкретные форматы и точность фиксируются в техническом задании.
Ортофотоплан с геопривязкой
Растровый план с устранёнными перспективными искажениями по цифровой модели рельефа. Внешние файлы TFW и TAB обеспечивают пространственную привязку.
Цифровая модель рельефа и 3D-модель
DTM очищается от растительности и строений, DSM показывает верхнюю поверхность объектов. Для проектирования подготавливаются TIN-сети и векторные модели.
Классифицированное облако точек
Облако плотностью 50–150 точек/м² разделяется на землю, растительность, здания, конструкции и провода. Матрица высот создаётся с согласованным шагом.
Стоимость аэрофотосъёмки земельного участка
| Категория территории | Площадь | Стоимость за 1 га | Включённые работы |
|---|---|---|---|
| Незастроенная территория | от 10 га | 7 000–9 000 руб. | Подготовка полёта, БПЛА, привязка, ортофотоплан |
| Застроенная территория | от 5 га | 15 000–22 000 руб. | Топоплан М 1:500 и дешифрирование контуров |
| Промзоны и линейные объекты | от 2 га | 30 000–34 000 руб. | LiDAR, трассировка сетей и согласованный состав материалов |
Подберите параметры расчёта
Коэффициент застроенности
От 1,0 до 1,8
Коэффициент 1,4–1,6
Легальность полётов и разрешения на аэрофотосъёмку
Точность обеспечивается сочетанием калиброванной съёмочной техники, GNSS-оборудования и независимых наземных контрольных точек. Сведения о поверке средств измерений предоставляются по запросу.
Согласования и режим воздушного пространства
- Проверка запретных, ограничительных и специальных зон
- Подготовка представлений в органы обслуживания воздушного движения
- Уведомления и согласования с администрациями при необходимости
- Контрольный просмотр картографических материалов, если он требуется для результата
СРО, регистрация БВС и специалисты
Для инженерно-геодезических изысканий проверяются членство исполнителя в СРО и квалификация специалистов. Для полётов — регистрация аппаратов, документы внешних пилотов и страхование ответственности.
Требования законодательства и ведомственные процедуры могут меняться, поэтому их состав проверяется заново перед каждым проектом.
Точность измерений и оборудование
Точность обеспечивается сочетанием калиброванной съёмочной техники, GNSS-оборудования и независимых наземных контрольных точек. Сведения о поверке средств измерений предоставляются по запросу.

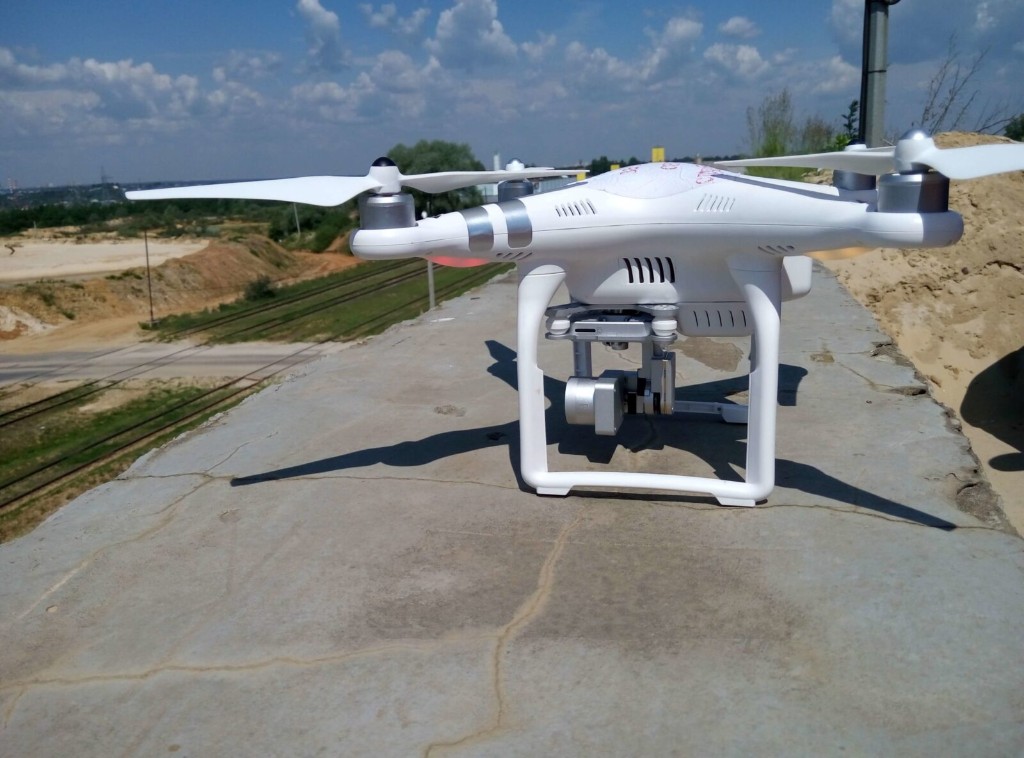

Профессиональные БПЛА и геодезические GNSS-приёмники
Для площадных объектов применяются аппараты самолётного и мультироторного типа. Двухчастотные GNSS-модули записывают фазовые измерения L1/L2 по ГЛОНАСС, GPS и BeiDou в режимах PPK/RTK.
Камеры с фиксированным фокусным расстоянием проходят калибровку дисторсии, что уменьшает оптические ошибки при сшивке кадров.
Планово-высотная привязка
До полёта по территории размещаются геодезические маркеры Ground Control Points. Их координаты определяются спутниковыми приёмниками от пунктов геодезической сети.
Часть точек используется только для независимой проверки модели. Ведомость уравнивания показывает фактическое СКО, которое в прототипе указано на уровне 3–8 см.
Порядок выполнения работ под ключ
Проект проходит от проверки задания и воздушных ограничений до полевых измерений, фотограмметрии и передачи технического отчёта.
Предпроектный анализ и аудит ТЗ
Изучаем рельеф, кадастровые границы, бесполётные зоны и требуемый масштаб. Формируем полётное задание и перечень наземных измерений.
Согласование полётов
Подготавливается пакет документов для органов, чьё согласование требуется по местоположению и сценарию работ.
Полевой этап и создание геодезической основы
Закладываем опознаки, определяем их координаты, выполняем полёт БПЛА и при необходимости доснимаем затенённые зоны тахеометром.
Камеральная обработка и фотограмметрия
Строим плотное облако точек, ортофотоплан и цифровую модель рельефа, выполняем дешифрирование и подготовку инженерно-топографического плана.
Контроль материалов и выдача отчёта
Материалы проходят внутренний контроль, а предусмотренные проектом внешние процедуры выполняются до передачи заказчику. Итоговый комплект оформляется по техническому заданию.
Примеры ортофотопланов и 3D-моделей
Инженерные изыскания под строительство
Задача: топоплан 1:500 и цифровая модель рельефа для проектирования завода и подъездных путей.
Решение: БПЛА, 18 наземных опознаков и трассировка 12 км инженерных сетей.
Результат: в прототипе указано СКО контрольных точек 4,8 см.
Топографическая съёмка газопровода
Задача: план 1:1000 для реконструкции на частично залесённой территории.
Решение: комбинированная аэрофотосъёмка и LiDAR для получения рельефа под кронами.
Результат: цифровая модель DTM и материалы для согласования пересечений.
