Вынос в натуру линейных объектов в Москве и Московской области
Инженеры компании «ЭККЕР» выполняют разбивочные инженерно-геодезические работы для трасс коммуникаций, дорог и магистральных сетей. Средняя квадратическая погрешность взаимного положения выносимых осей — до 15 мм в плане и до 5 мм по высоте.
Цены на вынос осей и границ линейных объектов
Расчёт выполняется по Справочникам базовых цен с фиксацией итоговой суммы в договоре. При протяжённости свыше 5 километров цена каждого последующего километра снижается на 15–20%.
| Вид объекта | Категория местности | Единица | Стоимость | Состав работ |
|---|---|---|---|---|
| Трассы кабельных линий и ЛЭП | Поля, незастроенные участки | 1 км | от 25 000 руб. | Анализ DWG, вынос углов поворота, временные знаки, акт |
| Газопроводы и водопроводы | Застроенная городская территория | 1 пог. м | от 150 руб. | Трассопоиск, вынос колодцев и камер, сопровождение согласований |
| Автомобильные и железные дороги | Сложный рельеф, лесной массив | 1 км | от 140 000 руб. | Визирки, пикетаж через 100 м, стальные реперы, контрольные ходы |
Что влияет на итоговую стоимость?
Смета зависит от объективных категорий сложности местности и способа закрепления проектных осей.
Плотность застройки и топография
В городской среде требуется предварительный трассопоиск и локализация действующих подземных коммуникаций.
Густота зелёных насаждений
На лесистых участках Подмосковья может потребоваться подготовка визирок для прямой видимости между станциями.
Способ закрепления
Временные вешки дешевле, постоянные реперы сохраняют оси на весь период строительно-монтажных работ.
Подбор параметров для расчёта стоимости
Укажите характеристики трассы
Вынос трасс, сетей и транспортных осей
Инженерные сети
Газопровод, водопровод и канализация

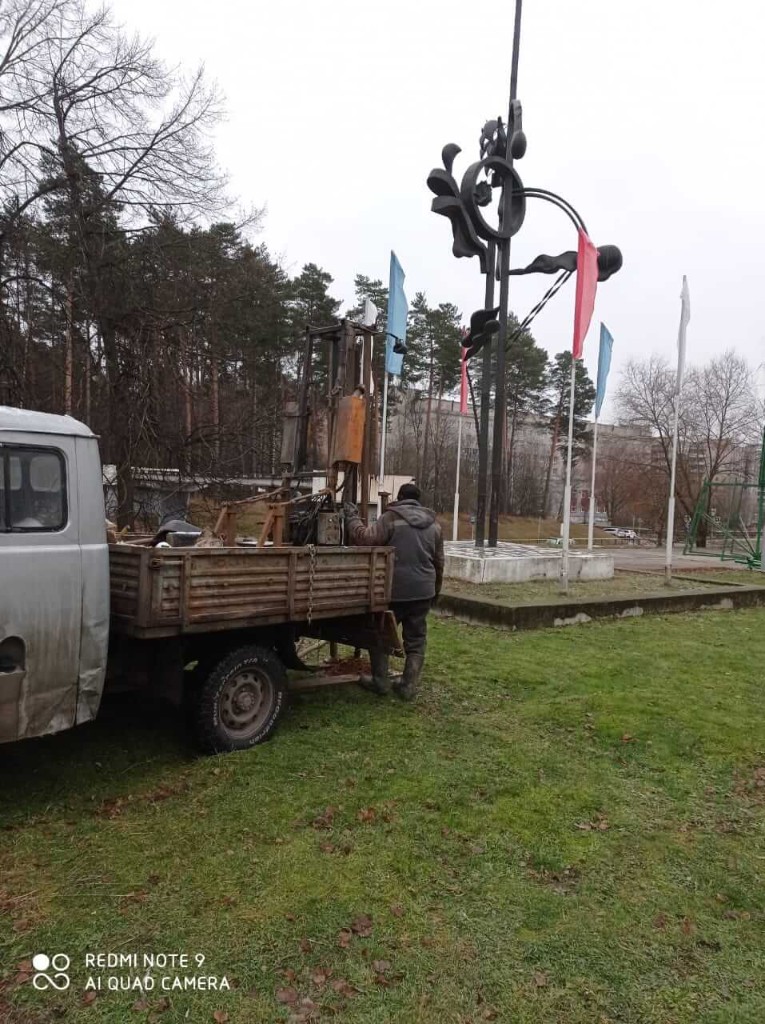

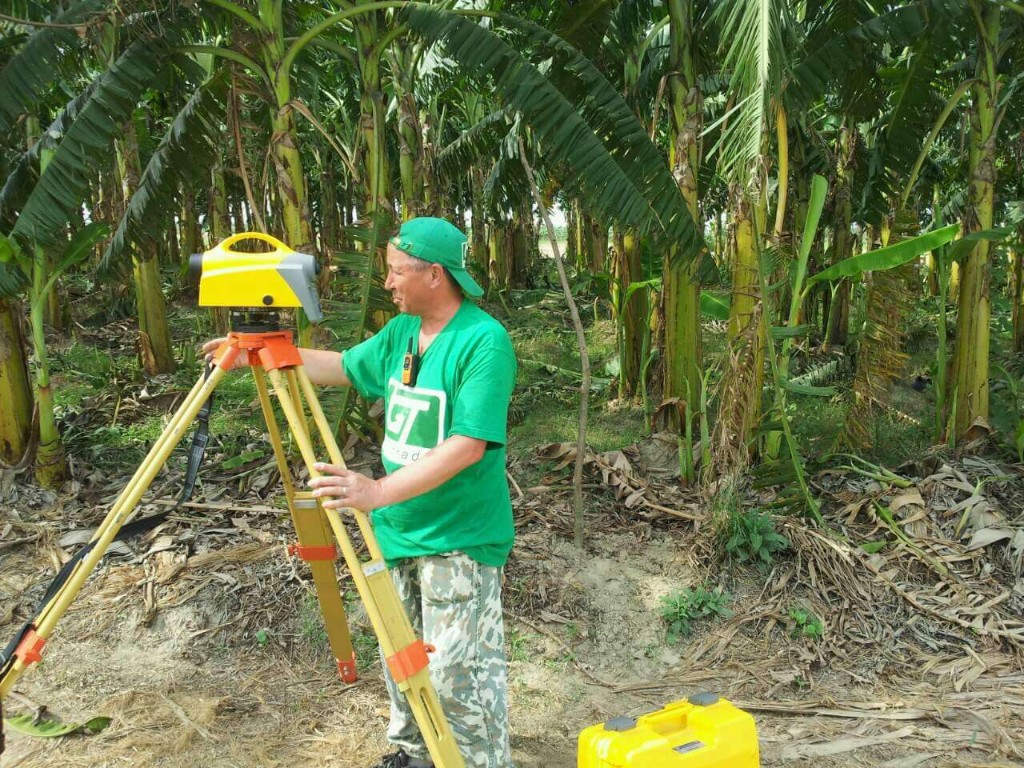

При выносе осей подземных трубопроводов критически важно соблюдение проектных уклонов и высотных отметок. Цифровые нивелиры и тахеометры помогают исключить ошибки в самотечных системах канализации и водоотвода.
- Поворотные точки и колодцы. Фиксация центров камер и углов поворота с привязкой к геодезической основе

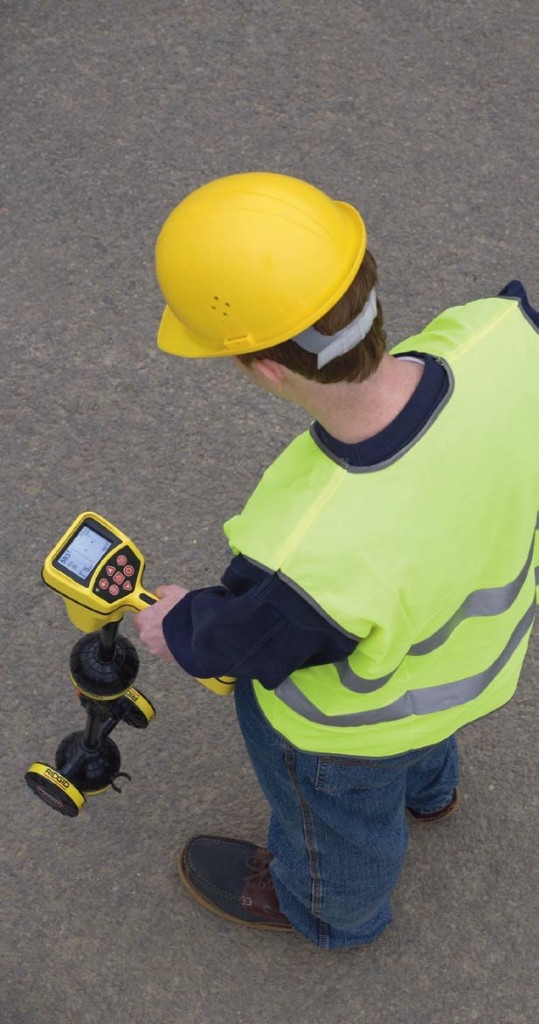

- Поиск скрытых коммуникаций. Предварительная локализация металлических труб и кабелей
- Охранные зоны. Разметка границ для защиты существующих сетей от спецтехники
Дороги
Разбивка осей автомобильных и железных дорог
Геодезическое сопровождение транспортной инфраструктуры требует строгого учёта пространственной геометрии полотна в соответствии с СП 34.13330.
- Элементы трассы. Круговые и переходные кривые, виражи, уширения и пикетаж через 100 метров
- Железнодорожная инфраструктура. Оси путей, стрелочные переводы и элементы сопряжения
- Водоотвод. Кюветы, быстротоки и водопропускные трубы
ЛЭП и связь
Вынос трасс ЛЭП и кабельных линий связи
Работы по разметке электросетевых и слаботочных объектов включают фиксацию ключевых технологических узлов.
- Центры опор ВЛ. Точки установки опор с геометрическим контролем проектных створов
- Точки ГНБ. Места входа и выхода бурового инструмента под дорогами и водными преградами
- Охранные зоны. Поворотные точки границ для последующего внесения сведений в ЕГРН
Этапы выполнения работ
Подготовительный этап
Аудит проектной документации DWG/DXF, проверка разделов ГП и ГД, контроль геодезической разбивочной основы и подготовка электронного каталога координат.
Полевой этап
Инструментальный вынос точек от пунктов геодезической основы, двухуровневое закрепление рабочих и створных знаков, независимый контроль тахеометром и GNSS.
Камеральный этап
Обработка векторов, вычисление погрешностей, оформление исполнительной схемы и акта передачи знаков на сохранность представителю подрядчика.
Что входит в комплект документов?
Заказчик получает оформленную исполнительную документацию для передачи строительной организации и контролирующим службам.
Акт разбивки трассы
Документ передачи вынесенных осей под охрану строительной организации.
Исполнительная схема
Чертёж А0–А3 с проектными и фактическими координатами, привязками и отметками.
Каталог координат и высот
Ведомость закреплённых знаков в системах МСК-77 или МСК-50.
Метрологическое подтверждение
Свидетельства о поверках приборов и актуальная выписка из реестра СРО.
Каталог координат и высот
Технический акт содержит сведения о пунктах геодезической основы, применённом оборудовании, фактических допусках и схеме закрепления створных знаков. Запросите образец, чтобы заранее проверить состав и оформление.
Оборудование, допуски и квалификация
Поверенное геодезическое оборудование

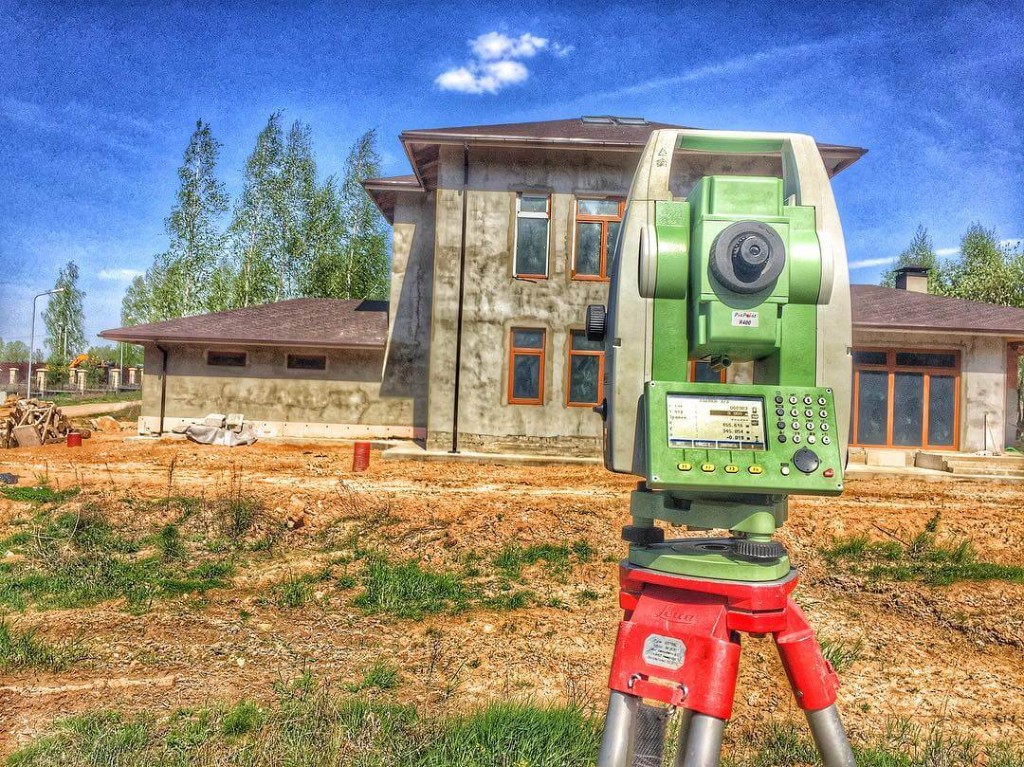

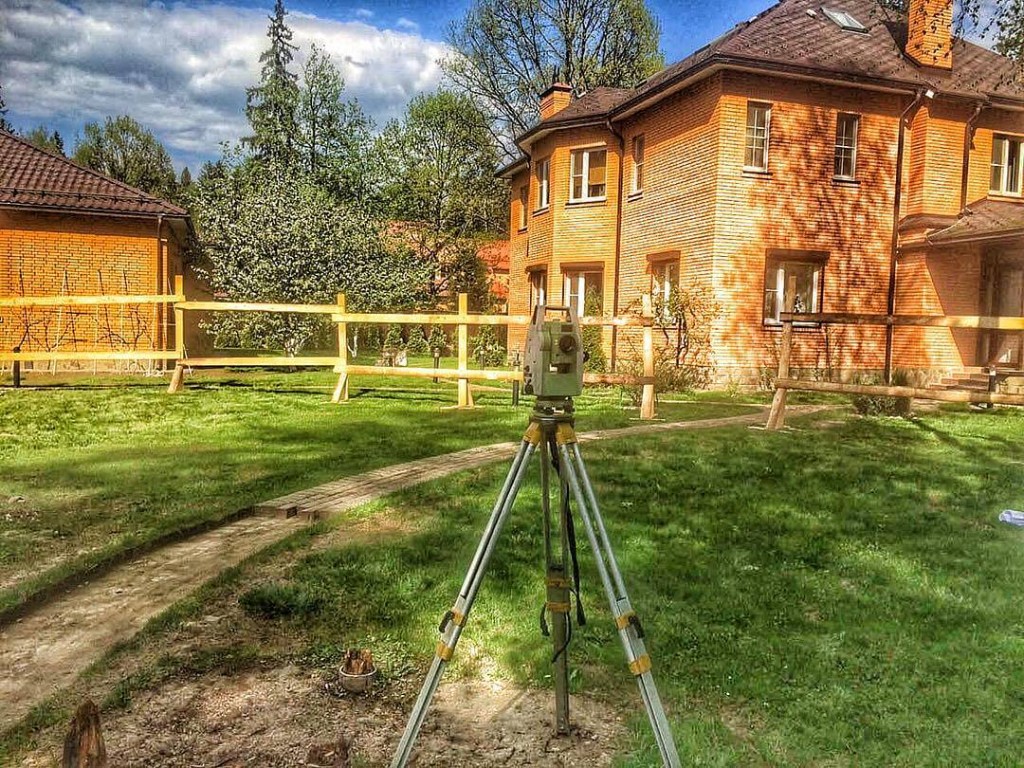

- Leica TS16. Роботизированные тахеометры с угловой точностью 1″

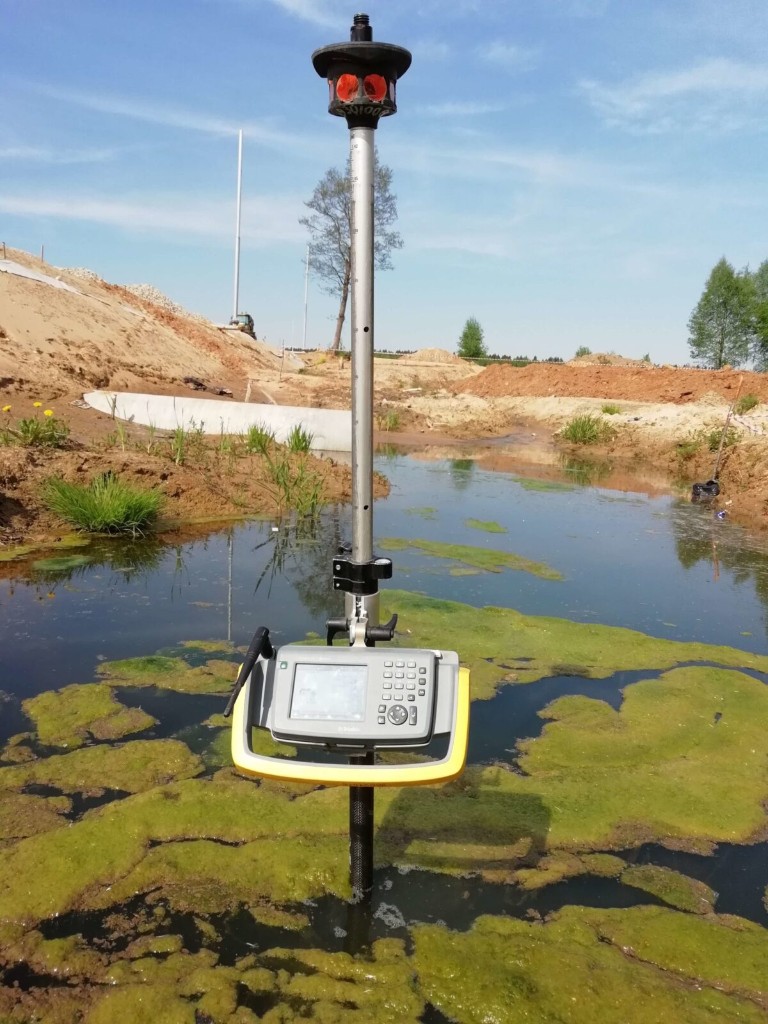

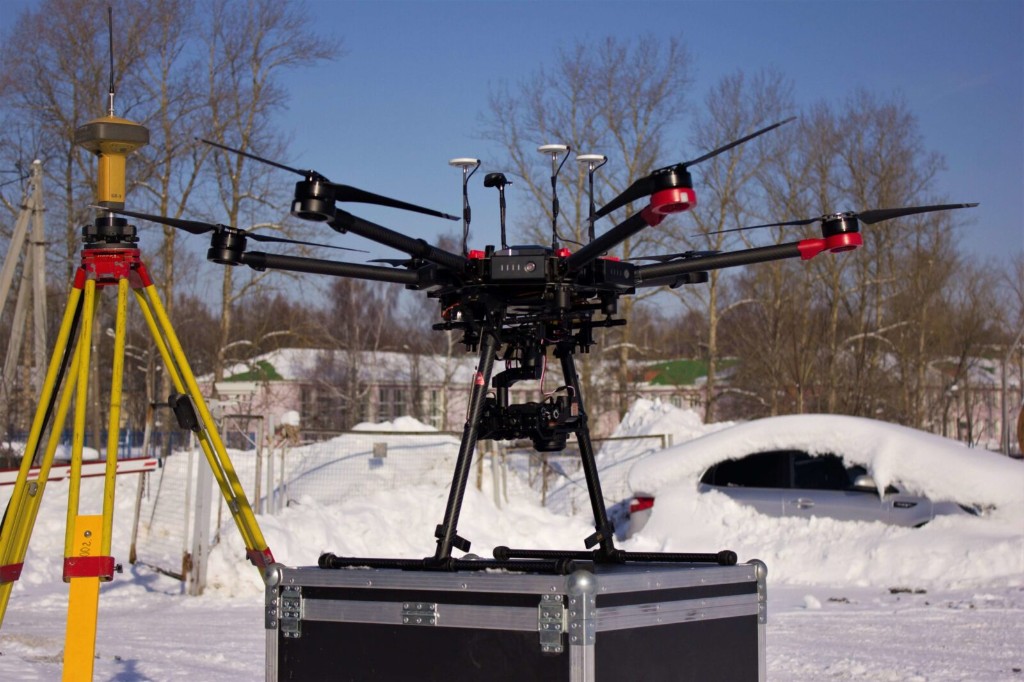

- Trimble и Leica GNSS. Двухчастотные приёмники для работы в режиме RTK
- RD8100. Трассоискатели для металлических коммуникаций и кабельных линий
Право на выполнение работ
Работы выполняются на основании допуска СРО. Специалисты имеют профильную квалификацию, а сведения о поверках приборов доступны в реестре ФГИС «АРШИН».
Выполненные проекты
Магистральный водопровод в Подмосковье
Кабельная линия 110 кВ в Москве
Подъездной железнодорожный путь
Часто задаваемые вопросы
Какая точность выноса линейного объекта обеспечивается?
Что делать, если временные знаки будут утрачены?
Какие документы нужны для начала?
Закажите вынос в натуру линейного объекта
Подготовим расчёт стоимости и состав работ. Проект DWG и техническое задание можно направить на электронную почту после заявки.
